ZLG9×1.5
直接聯系
常州新馬干燥工程有限公司
江蘇省常州市
5-10萬元
新馬干燥
ZLG9×1.5
7952
多種
節能、高效、低價
食品、醫藥、化工等行業
廣西桂林智強食品開發有限公司、山東大自然生物工程有限公司 、山東茌平信源鋁業有限公司、陜西寶塔山油脂有限公司、銅山縣豐華工貿有限公司
常州新馬干燥工程有限公司

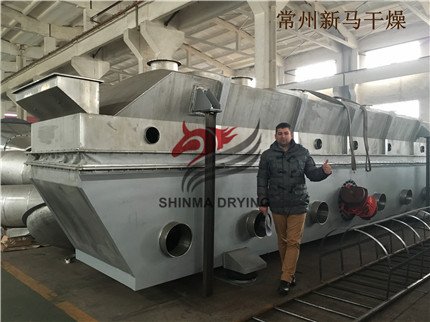

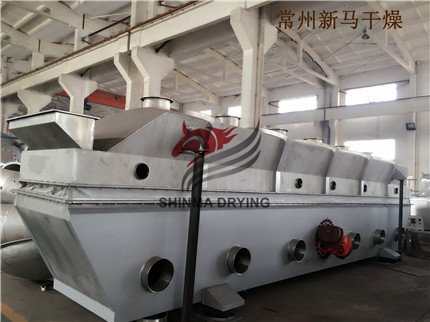

常州新馬干燥ZLG9×1.5振動流化床干燥系統結構說明
1、上蓋結構
鹽干燥機的上蓋設計時已充分考慮到該工藝下鹽顆粒較小容易被排風機帶走的實際情況，而對上蓋進行了改良設計，即將上蓋制作成擴散式，此結構既可有效降低風速，從而控制粉塵的飛揚，同時又可利用慣性力的作用，使一部分細顆粒產品沿著腔體內壁慢慢沉降下來。
2、床身結構
因振動流化床干燥機是一種振動機械，所以它的結構直接影響著流化床的使用壽命，我們鹽專用干燥機采用了框架結構。框架結構，承載由框架完成，設備在未成形振槽前，單獨的框架就可參振，這樣就使振槽質量減少，從而使動負荷減少。另外，由于框架結構是依據機械振動學和彈性力學設計的，能夠完全滿足振槽的剛度和強度要求，從我公司大型流化床目前市場使用效果看，這種結構是得到肯定的，明顯優于現在使用的箱式結構。箱式結構運行過程中易產生偏正、亂振，而框架結構由于剛性強度好，就不會出現這類現象。
常州新馬干燥ZLG9×1.5振動流化床干燥系統設備設計條件
1、物料條件
物料名稱： 鹽
初水分: 4%
終水分: 0.3～0.5%（設計取0.3%）
產 量： 10000Kg/h
濕物料堆積比重 1.05g/cm2
2、工藝條件
干燥方式： 直線振動流化床
物料與熱空氣接觸方式： 穿流式
熱源和加熱方式： 蒸汽加熱
干燥進風溫度： 190～200℃ （設計按200℃）
干燥排風溫度： 70～80℃（設計按80℃）
產品出料方式： 主機
