一、概述：
MVR蒸發器為Mechanical Vapor
Recompression，機械蒸汽再壓縮的簡稱。MVR是重新利用它自身產生的二次蒸汽的能量，從而減少對外界能源的需求的一項技術。早在60年代，德國和法國已經成功地將該技術應用于化工、制藥、造紙、污水處理、海水淡化等行業。其工作過程是低溫位的蒸汽經壓縮機壓縮，溫度、壓力提高，熱焓增加，然后進入換熱器冷凝，以充分利用蒸汽的潛熱。除開車啟動外，整個蒸發過程中無需生蒸汽。
多效蒸發過程中，蒸發器某一效的二次蒸汽不能直接作為本效熱源，只能作為次效或次幾效的熱源。如作為本效熱源必須額外給其能量，使其溫度(壓力)提高。TVR技術（熱力蒸汽再壓縮）只能壓縮部分二次蒸汽，而MVR技術（機械蒸汽再壓縮）則可壓縮蒸發器中所有的二次蒸汽。
溶液在一個蒸發罐里，可通過物料循環泵在加熱管內循環。初始蒸汽用新鮮蒸汽在管外給熱，將溶液加熱沸騰產生二次蒸汽，產生的二次蒸汽由蒸汽壓縮機吸入，經增壓后，二次蒸汽溫度提高，作為加熱熱源進入換熱器循環蒸發。正常啟動后，蒸汽壓縮機將二次蒸汽吸入，經增壓后變?yōu)榧訜嵴羝瓦@樣源源不斷地進行循環蒸發。蒸發出的水分*終變成冷凝水排出。
MVR蒸發系統主要特點：
節約能耗。詳細節能數據請參照第三部分。
除預熱外，正常工作時不需蒸汽，減小環保壓力。
不需冷卻系統，節省冷卻水。
相比多效蒸發，工藝簡單，設備緊湊，占地面積小。
相比傳統的蒸發系統換熱溫差小，換熱面積大。
因系統設計溫差低使產品蒸發溫和，濃縮液不易高溫變質、焦化等。
中藥濃縮（可蒸發水、乙醇、甲醇等）
糖液、牛奶、果汁、飲料濃縮
含鹽廢水濃縮及結晶（可處理NaCl，Na2SO4，NH4Cl等廢水）
制鹽結晶
造紙廢水濃縮
化工廢水處理
精餾（可用于精餾乙醇、甲醇、丙酮等）
有機酸、化工溶劑蒸餾
四、羅茨式壓縮機工作原理
五、“伯仲”牌RVC系列羅茨式蒸汽壓縮機
六、RVC系列蒸汽壓縮機快速選型表（以純水計算）
注：表中的壓縮機選型僅供參考，實際選型需根據具體工況及參數進行調整
八、MVR蒸發系統的常見問題
九、常用蒸發器的工作原理及特點：
十、結晶技術原理
就過飽和溶液而言，若過飽和度不是很大，晶體一般并不會自動析出，只有當溶液的濃度超過一定限度后，溶質才會結晶析出。
該濃度界限所連成的曲線習慣稱為超溶解度曲線。
如上圖：SS線稱為溶解度曲線，TT線稱為超溶解度曲線。
雖然溶液的超溶解度曲線與其溶解度曲線大致平行，但兩者有著本質的區別。
對于某一特定的物系，溶解度曲線**，但超溶解度曲線卻是多變的，其位置可能受諸多外界因素影響，如攪拌強度、蒸發或冷卻速率，以及是否添加晶種等。
在溶解度曲線的下方，由于此時溶液處于不飽和狀念，即不會發生結晶現象，故該區域稱為穩定區；當溶液濃度處于超溶解度曲線的上方時，溶液中將立即發生大規模自發結晶現象，故該區域稱為不穩定區；而介于溶解度曲線與超溶解度曲線之間的區域，習慣稱為介穩區。
在介穩區內，雖然溶液濃度已大于溶解度，但由于過飽和度值不是很高，故溶液一般并不能輕易地形成結晶，需要外界因素的誘導。
在靠近溶解度曲線上方的介穩區中，通常還將存在一個極不易發生自發結晶的小區域，稱為**介穩區。在該小區域內，若向溶液中添加晶種，則溶質一般只會在晶種的表面生長，而并不會產生新的晶核。
在除去**介穩區以外的介穩區域內，若向溶液中添加晶種，則此時溶質不僅會在晶種的表面生長，而且還將誘發產生新的晶核，只是新核的產生過程要稍滯后一段時間，該區域習慣稱為第二介穩區。
介穩區是影響結晶操作較為復雜的一個濃度區域，其區域?qū)挾?，即溶解度和超溶解度兩曲線間的垂直或水平間距是指導結晶生產的又一重要的基礎數據。
為使溶液進入過飽和狀態，可采取降溫冷卻的方法，也可通過蒸發移除溶劑的方法，兩者分別對應著圖中的ab線和ac線。
在實際的工業生產中，也可將這兩種方法結合起來一并使用，即采取絕熱蒸發的操作方法，又稱為真空結晶法，如圖中的ad線所示。由于該法可同時起到降溫和濃縮的雙重效果，故結晶進程可顯著加快。
十三、MVR設備應用現場
|
發酵廢水MVR濃縮
|
氯化鈉廢水MVR濃縮 |
甲醇MVR蒸發 |
含油蒸汽MVR回收 |
|
MVR精餾系統-DMF
|
三級壓縮RVC蒸汽壓縮機組應用現場 |
甲醇水MVR濃縮 |
含鹽廢水MVR濃縮結晶（雙級壓縮機） |
|
氯化鈉廢水MVR濃縮結晶（雙級蒸發器，雙級壓縮機）
|
中藥水提液MVR濃縮 |
甲醇水MVR濃縮回收 |
亞硫酸鈉MVR濃縮結晶 |
|
硫酸鈉MVR濃縮結晶（雙級蒸發器，雙級壓縮機）
|
硫酸鈉MVR濃縮結晶 |
異丁醇MVR提餾回收 |
乙醇水MVR濃縮回收 |
|
硫酸鉀MVR濃縮結晶（雙級壓縮機）
|
硫酸銨MVR濃縮結晶（雙級蒸發器雙級壓縮機） |
含油廢水MVR濃縮 |
硝酸鈉MVR濃縮結晶（三級蒸發器，三級壓縮機） |
十四、加工設備展示：
|
龍門加工中心 |
五軸加工中心 |
|
立式加工中心 |

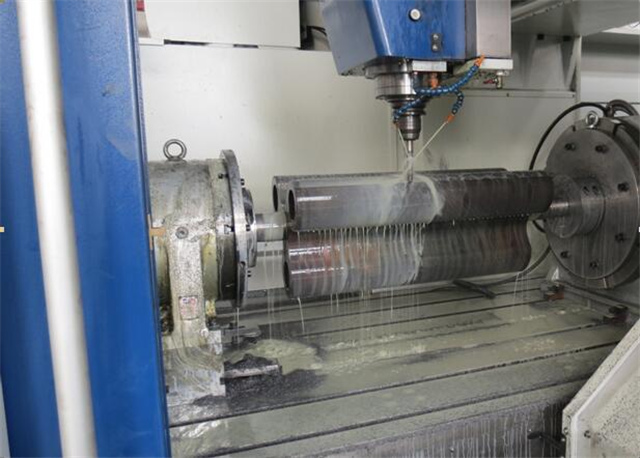

羅茨壓縮機轉子加工 |
|
高精度動平衡機 |
三座標測量儀 |
|
換熱器焊接
|
換熱器焊接 |
|
孔板加工 |
