TG鋼絲繩斗式提升機
2149
TG鋼絲繩斗式提升機
重點參數
產品簡介
TG鋼絲繩斗式提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條與鏈輪嚙合時驅動產生的動載荷，比鏈條提升更輕便，能以較快的運行速度而達到較高的生產率。采用掏取式裝料，離心式卸料。
設備介紹
TG鋼絲繩斗式提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條與鏈輪嚙合時驅動產生的動載荷，比鏈條提升更輕便，能以較快的運行速度而達到較高的生產率。采用掏取式裝料，離心式卸料。
在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線載荷和牽引構件的線載荷較小從而減少整機的尺寸、自重。同時，由于膠帶具有良好彈性，柔韌性，在料斗進行裝載時有減振作用。因采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度及輸送量大為提高，適用于干散粉狀物料的垂直提升，被應于建材、冶金、化工、糧食、電力等行業散狀物料的提升。
技術參數
| 規格 參數 | TG160 | TG250 | TG315 | TG400 | TG500 | TG630 | TG800 | TG1000 | |
| 輸送量 m3/h | 32 | 70 | 96 | 143 | 206 | 329 | 451 | 686 | |
| 料斗 | 容量 VO （ l） | 3 | 7 | 10 | 16 | 25 | 39 | 65 | 102 |
| 斗距 t （ mm） | 260 | 325 | 360 | 410 | 460 | 520 | 580 | 650 | |
| 每米長料斗及膠帶重（ Kg/m ） | 22 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | |
| 提升速度 m/s | 1.4 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
| 提升高度可達 | 100m | ||||||||
| 注：提升高度超過 80m 時，需特殊設計。 | |||||||||
設備優勢
整體特點：
1、提升高度高，單機高度可達到100m；
2、輸送能力大，可達到950m3/h；
3、物料溫度可達120℃；
4、料斗間排列緊密，連續提取，連續卸料；
5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時；
6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低；
7、操作維修方便，易損件少，維護費用比一般斗式提升減少80%以上；
8、結構精度高，強度大，外觀美觀。
相比TD斗式提升機：
1、以輸送斗的寬度區分，共有11種規格， 輸送量1325m3/h， 提升高度<100米；
2、以抗撕裂型鋼絲繩芯輸送帶為牽引件；
3、本機的頭部、尾部及中部機殼做了有效的密封處理；
4、傳動裝置中采用垂直軸減速器和液力偶合器；
5、傳動裝置中設置了用于設備檢修的慢動裝置；
6、下部張緊裝置采用平衡絲桿式結構形式；
7、下部設有料位計和速度傳感器，對提升機的運轉情況進行監控。
隨著各行業的不斷壯大，大型企業使用TD型和TH型斗式提升機已遠遠達不到生產量的需求，因此在TD和TH基礎之上又產生了GTD斗式提升機和GTH兩種高效斗式提升機，高效斗式提升機提升高度更高，提升量更大是是一個集技術先進性、產品經濟性、使用檢修可靠性于一體的新產品。

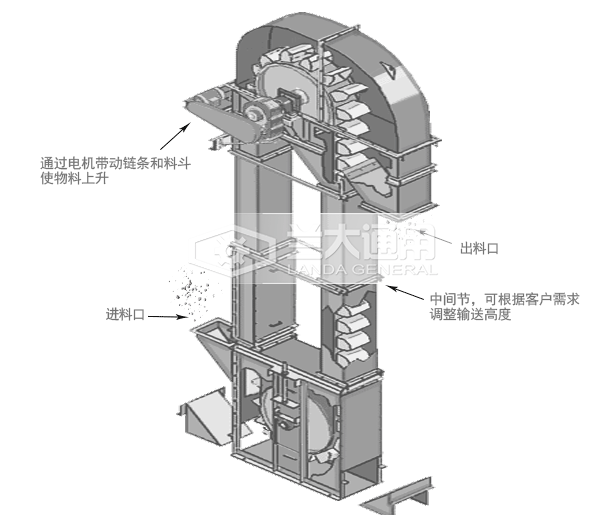

設備原理
實拍圖片
