一． 工藝條件：
1. 物料：污泥
2. 初水分：W1=80%
3. 終水分：W2=40%
4. 處理量：20T/24h
5. 加熱溫度：T=230℃
6. 方式： 導熱油
7. 物料比熱：ζ=0.4Kcal/Kg. ℃
8. 進料溫度: T1=20℃
9. 出料溫度: T2=60℃
10. 干燥用進風溫度:120℃
11. 干燥用進風濕含量: Yg =0.01Kg/Kg
12. 設備材質： 碳鋼
13. 安裝：室內
14. 電源：380V 50HZ
15. 環境：20℃ 760mm Hg 相對濕度：Φ=60%
二． 工藝計算及選型：
1. 干品產量：G=276kg/h
2. 水分蒸發量：W=556kg/h
3. 進料干基濕含量:M1= W1/1- W1=4Kg/Kg
4. 出料干基濕含量:M2= W2/1- W2=0.66Kg/Kg
5. 干空氣耗量L(Kg/h)：
設排氣露點溫度70℃,查濕含量Y=0.275Kg/Kg
則:L=W/Y-Yg=2100Kg/h
6. 系統熱耗量：Q(kcal/h)
Q由蒸發水分消耗的熱量Q1+產品帶走的熱量Q2+熱量損失Q3(10%)
Q1=W［r+( T2- T1). ζ1］=34×104Kcal/h
r為水的汽化潛熱557 ζ1為水的比熱1
Q2= G( T2- T1)［(1- M2) .ζ+ M2ζ1］=0.6×104Kcal/h
Q3= (Q1+ Q2)×0.1=3.4×104Kcal/h
Q= Q1+ Q2+ Q3=38×104Kcal/h
7. 所需干燥機傳熱面積A(m2)
A=Q/K.δTm K為傳熱系數80Kcal/m2 δTm為對數平均溫差113
A=42m2
8. 選型:
選用 1臺 KJG-45型空心槳葉干燥機 總換熱面積 45m2
三． 工作原理：
空心軸上密集排列著楔型中空漿葉，熱介質經空心軸流經漿葉。單位有效容積內傳熱面積很大，熱介質溫度從40℃到320℃，可以是水蒸汽，也可以是熱水或導熱油等。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證**的傳熱效果。
在漿葉及夾套通入蒸汽加熱的同時，出料口上部同時通入經過加熱后的干空氣進一步干燥，這樣大大增加了設備的干燥強度。蒸發出來的水分由尾氣帶出干燥機，經過布袋除塵器過濾，將干燥后的細粉回收下來，濕空氣由水除塵后引風機排出室外。
設備特性：
1. 漿葉干燥機能耗低：由于間接加熱 ，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，對漿狀物料，蒸發1KG水緊需1.2KG水蒸汽。
2. 漿葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間，設備尺寸變小。就極大地減少了建筑面積及建筑空間。
3. 處理物料范圍廣：使用不同介質，既可以處理熱敏性物料，又可處理高溫處理的物料。常用介質有：水蒸汽，熱導油，熱水，冷卻水等。既可連續操作也可間歇操作，可在很多領域應用。
4. 環境污染小：攜帶空氣量很少，粉塵物料夾帶很少。對有污染的物料或需回收溶劑的工況，可采用閉路循環。
5. 操作費用低：該設備正常操作，僅1人/天。低速攪拌及合理的結構。磨損量小，維修費用很低。
6. 操作穩定：由于楔型漿葉特殊的壓縮—膨脹攪拌作用，使物料顆粒成分與傳熱面接觸，在軸向區間內，物料的溫度，濕度，混合溫度梯度很小，從而保證了工藝的穩定性。
四． 設備配置及系統能耗：

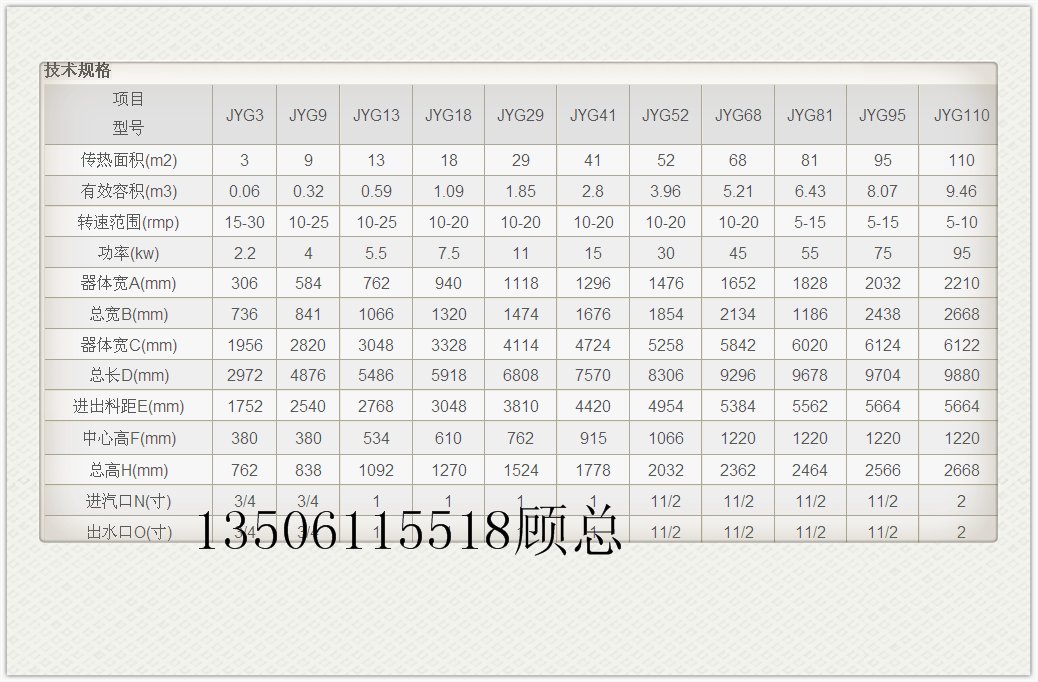

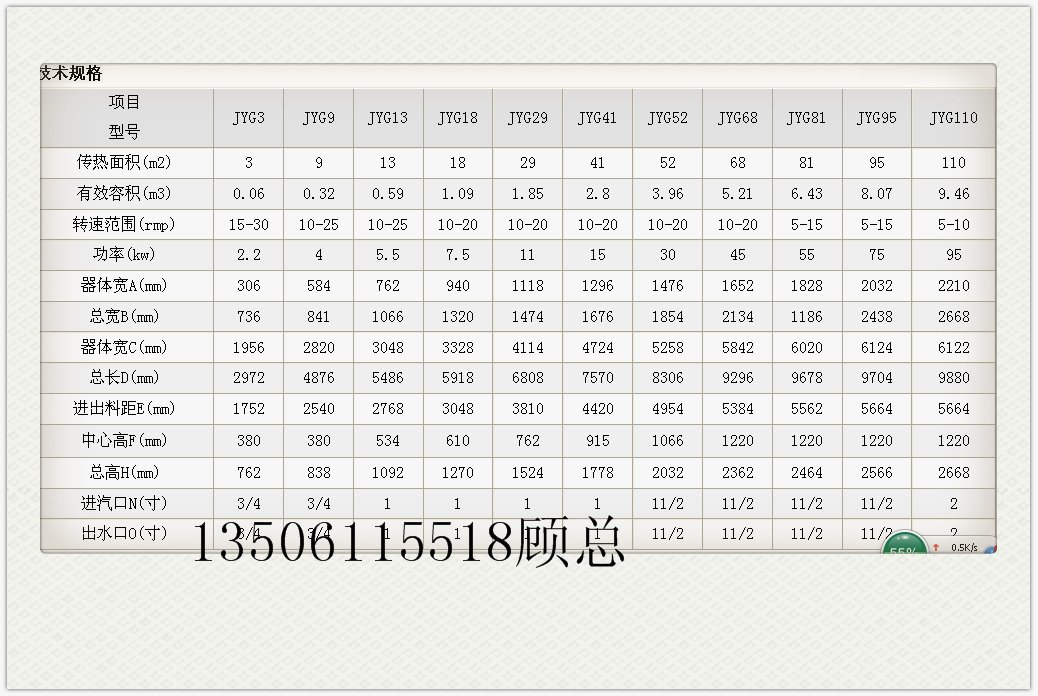

主要技術參數及設備設計：
1. 型號：KJG-45
2. 數量：1臺
3. 干燥面積：45㎡
4. 干燥強度：12~13kg/㎡·h
5. 漿葉主軸：Φ245×20 2件
6. 回水管：Φ76 2件
7. 漿葉片：δ8mm Q235A
8. 主機箱體內壁：δ12mm Q235A
9. 夾套：δ10mm Q235A
10. 保溫厚度：δ80mm 硅酸鋁
11. 主機外封：δ1.5m A3
12. 主機上箱體蓋：δ3mm A3 外部加強
13. 進風口: Φ350 1個
14. 進風換熱器: 80m2 鋁翅
15. 排濕口：Φ300 1個
16. 人孔觀察口：Φ400mm 2個
17. 傳動齒輪：M=12 Z=56 2件 45鋼
18. 傳動電機： 22KW 1臺 調速
19. 主機轉速：5-15rpm
20. 填料密封： 石墨盤根
21. 軸承：4件
22. 旋轉接頭；2件
23. 溢流板：1件
24. 下料口：1件
25. 排濕總管：Φ300mm 1件 δ1.2mm
26. 排濕風機：4-72 1臺 4A 5.5KW
27. 水沫除塵器：CLT/A Φ1000 1臺
28. 加料螺旋: 3Kw 變頻調速
29. 控制柜：1臺 （電器元件一套）
30. 主機箱內尺寸：1370×4500(mm)（寬*長）
31. 主機外形尺寸：6500×2200×2800（長*寬*高）
